【德博仕】定型機噴盤加濕器，定型機噴霧器，噴盤式加濕器

 高速裝盤均勻給液系統（加濕器）

 high-speed turnplate uniform feeding system (humidifier)

產品機架尺寸表：

產品特色  features

   ● 液體要高速離心作用被噴射，有足夠的沖量克服織物表面毛羽所形成之阻力，確保液體可被噴射于織物纖維間。

   ● 每個噴盤噴射范圍固定，可確保全幅織物（緯向）能均勻且連續的被噴射。

   ● 噴量可依需求而先行設定。在運轉中，系統會依主機臺速度變化而自動調整，確保全程（經向）噴量相等。

   ● 配有活動擋板。當主機后停機時，自動停止噴射，重開機時，則自動開啟。

   ● 配有回收槽。可回收幅寬外不被織物所吸收的液體。

   ● 采用緊湊式設計，機臺安裝容易，易于維護，自動化控制系統，操作簡易。

   ● 投資回報率高，回收期短。

   ● ll iquid is sprayed by high-speed centrifugation effect,with enough impulse to overcome the power from pores of fabric surface and ensure the liquid to be ejected in fabrics.

   ● lfixed ejection scope of each turnplate ensures uniform and continuous ejection on whole fabric(latitude).

   ● lejection amount can be adjusted according to nddes in advance,and the system will adjust automatically due to the speed of main desk,to ensure uniform ejection(longitude) in the whole process.

   ● lequipped with baffle.when the machine is stopped,ejection stops;when the machine stars,ejection starts.

   ● lequipped with recovery tank.can recover liquid outside the fadric width that can’t be absorbed.

   ● lcompact type,easy installation,convenient maintenance,automation system and easy operation.

   ● lhigh rate of return on investment,short payback time.

系統設計 system design

    如圖顯示了系統設計原理。泵（1）抽取液槽（2）的液體或水，通過過濾器（3）輸送到噴盤架（5）上各種噴盤（4）中。當平幅運行的織物（6）通過時，液體便噴射其上。未被噴射到織物上的液體則通過回流管（7）流回到液槽。通過預過濾器（8）清除回流液體中的雜質。清洗裝置（9）（10）（11）保證了供液體單元的清洗。控制單元（12）控制整個裝置。

   the picture shows the design theory of the system.pump(1) ejects the liquid or water from liquid tank(2),and transfer to various turnplates(4) on the turnplate frame(5) through filter(3).when the fabric(6) passes,the liquid is sprayed on.the liquid not sprayed on the fabric will flow to liquid tank(2) though recovery pipe(7).pre-filter(8) is used to remove the impurities in the recovery liquid.cleaning device(9)(10)(11) ensures the cleaning of liquid supply unit.control unit(12) controls the whole equipment.

工作原理 working principle

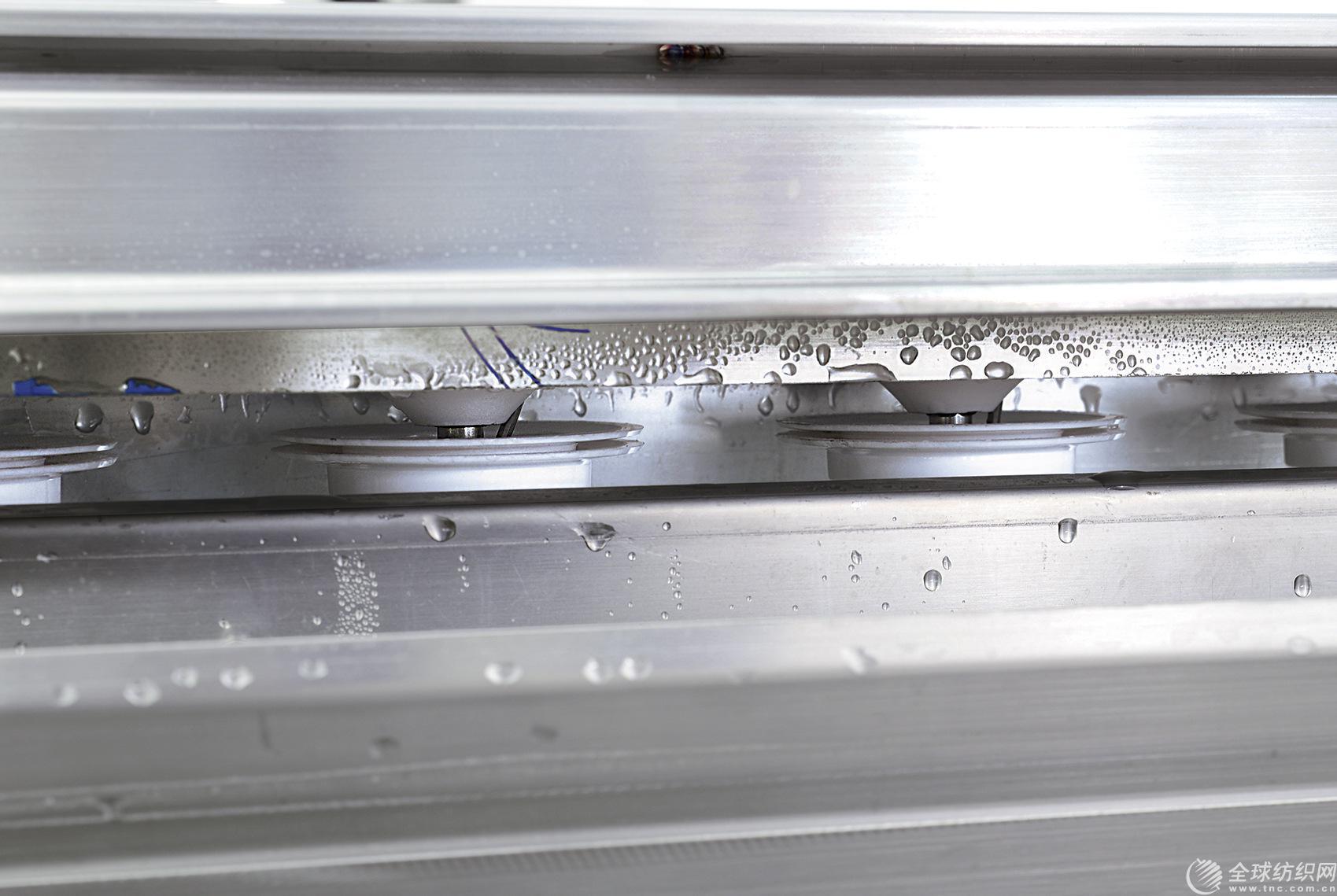

      加濕器以特殊噴盤特定開口角度，于6000r/pm.高速運轉作用時，液體經過噴盤受高速離心作用，形成平整的噴灑面，均勻噴射于織物上。

      when the humidifier is in certain opening angle and the turnplate runs with 6000r/pm speed,the liquid forms a uniform spray surface through the spray deck with the high-speed centrifugal effect and spray on the fabric evenly.

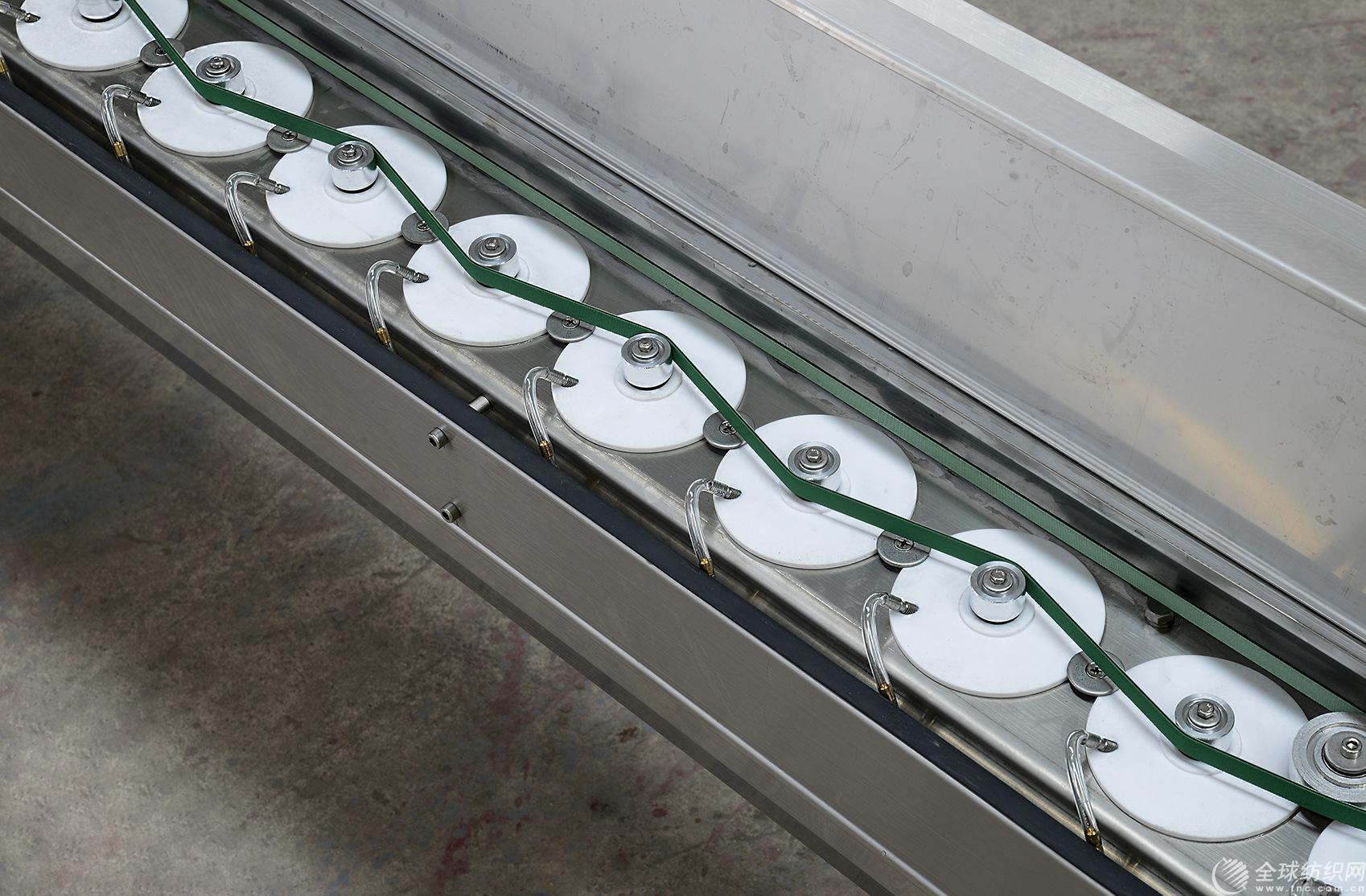

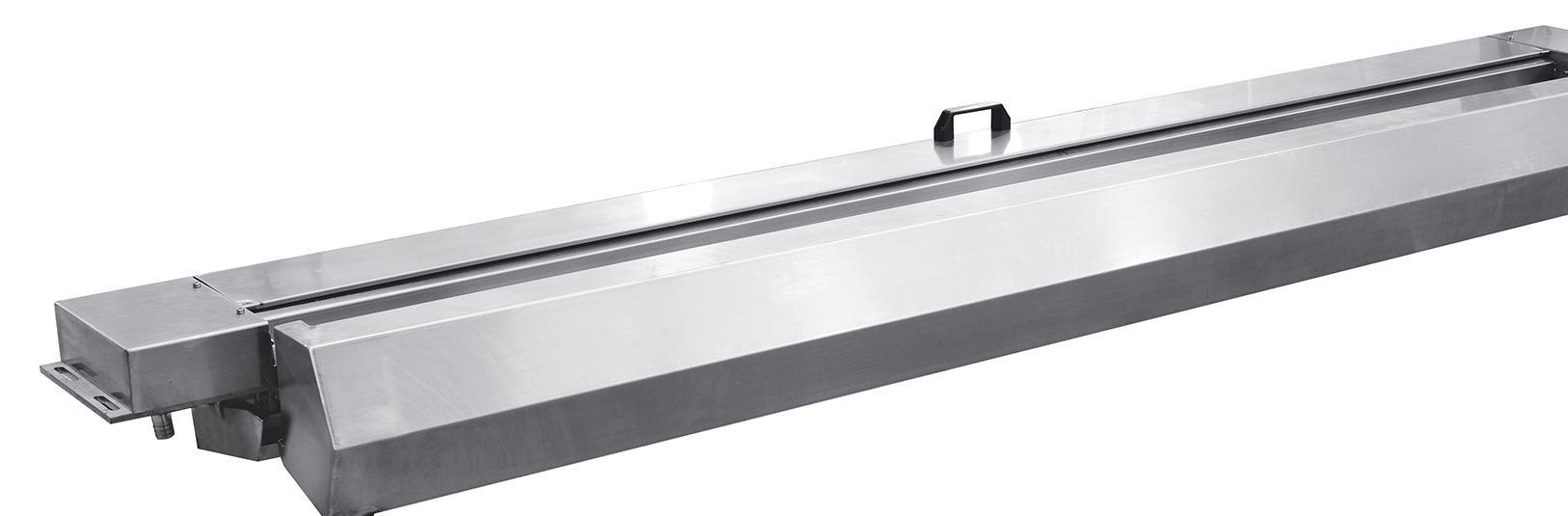

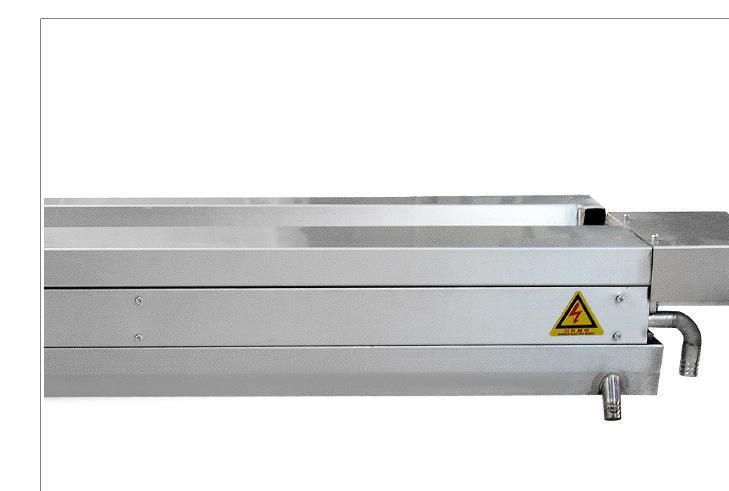

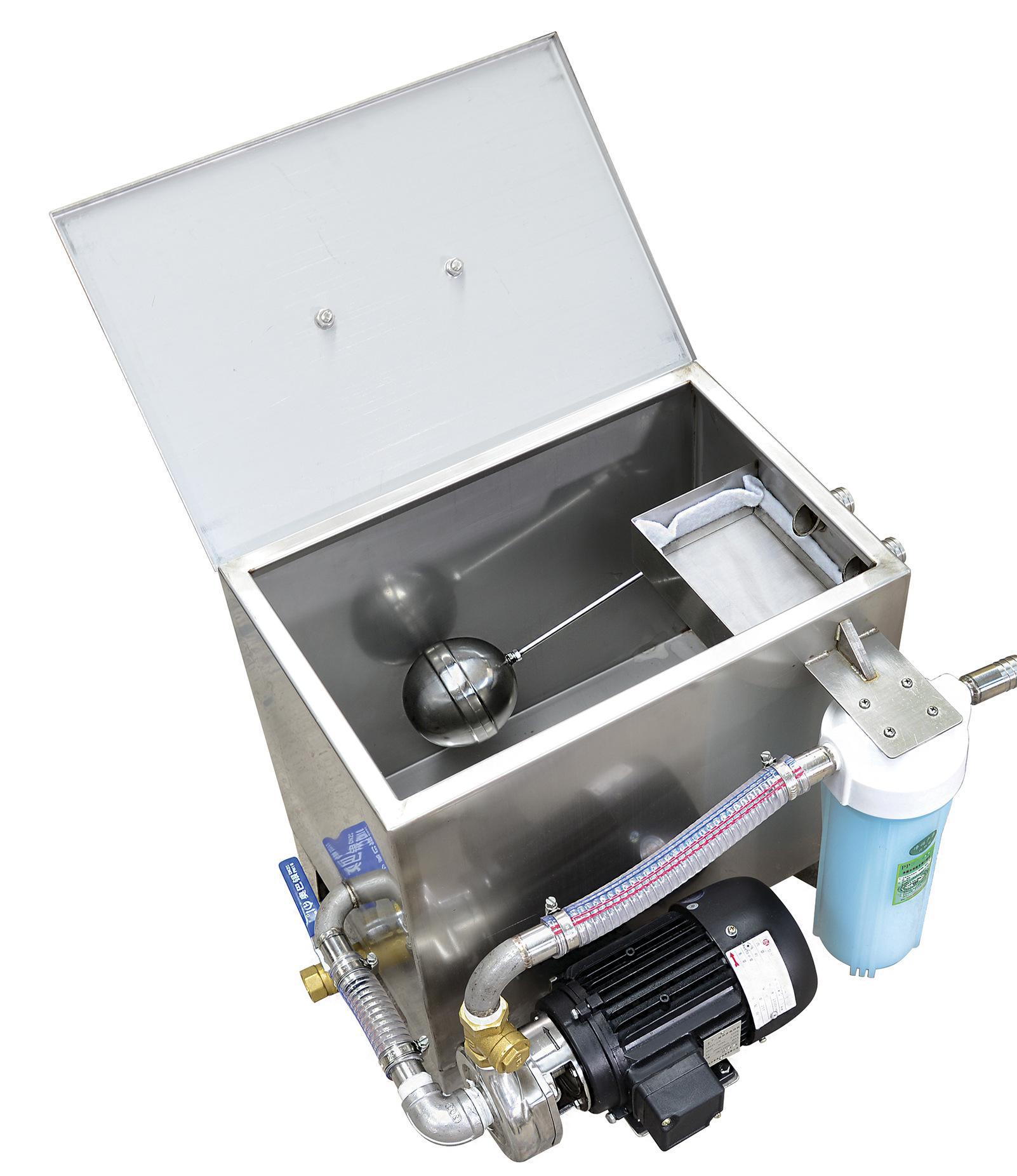

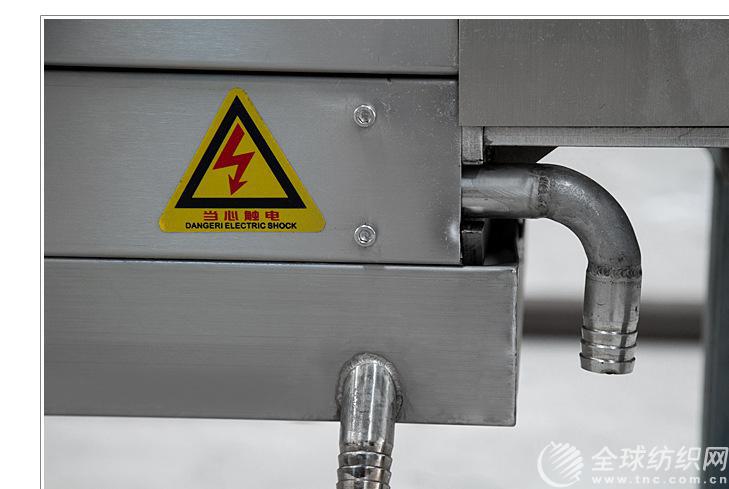

       供液水箱 liquid tank                                       噴盤架主體 spray deck body

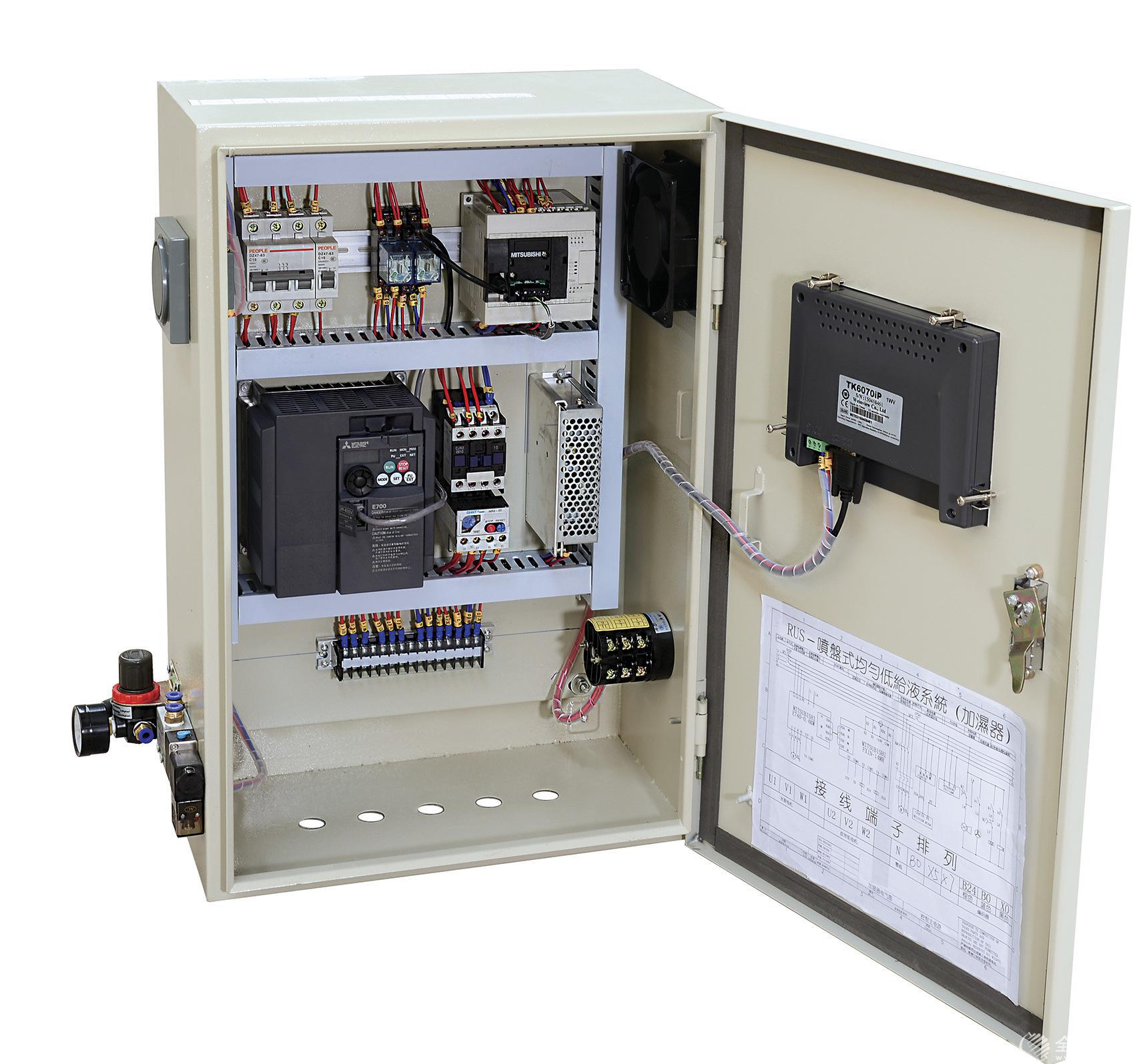

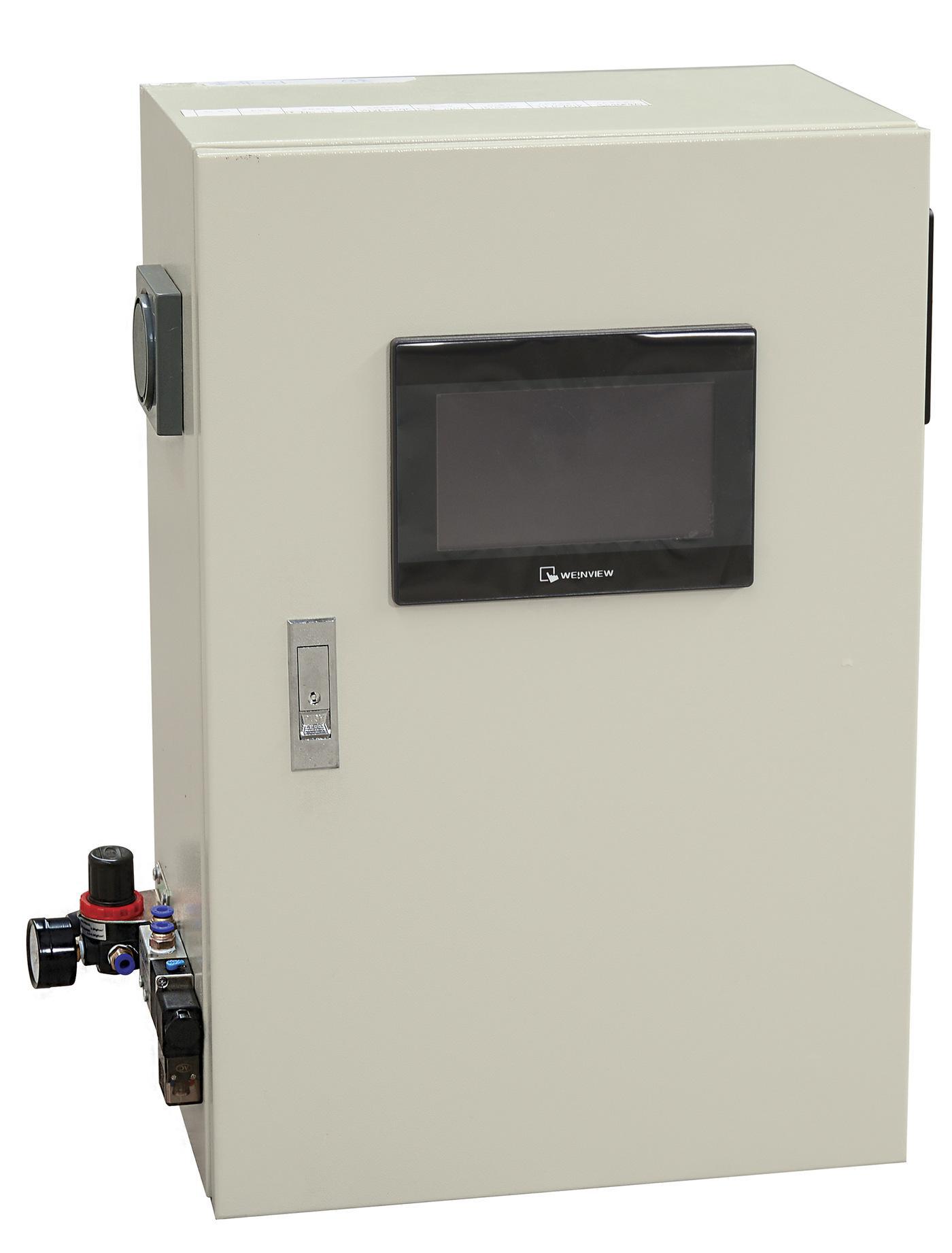

                                              控制電箱 electricity box

               快速回潮、手感豐滿、縮率穩定、增加克重。

               quick mist recycling,smooth cloth,stable shrinkage rate,gram weightincreasing

供液系統的工作原理 working principle of feeding system

    技術參數  technical parameters

    給液量 feeding amount                      50-1800ml/m/mim

    電源頻率 supply frequency                  50-60hz

    噴盤電機 turnplate motor                    ac220-380v  0.25kw

    水泵電機 pump motor                         ac220-380v  0.37kw

    總裝機功率 power output                    ≤1.00kw

    噴射寬度 spray width                        1200-3800mm

    工作氣壓 air pressure                        0.2bar



應用范圍限制 application limitations

    只能噴灑水及水溶性之化學品，顆粒狀或非水溶性及粘度高者不宜。

    only applicable to spray water or water-soluble chemicals.not applicable to grainy,non-water-soluble or high viscous liquid.

應用領域 application fields

• 定型機進口及出口
• 活性染料印花工序中，固色（汽蒸）機之前。
• 預縮機入口
• 軋光機入口
• 紙巾、塑料薄膜、無紡布和木材加工行業中均勻給液的工序。
• llnlet and outlet of setting machine
• lbefore fixing machine (steaming),in printing process of active dyes
• llnlet of pre-shrinking machine
• llnlet of calendar

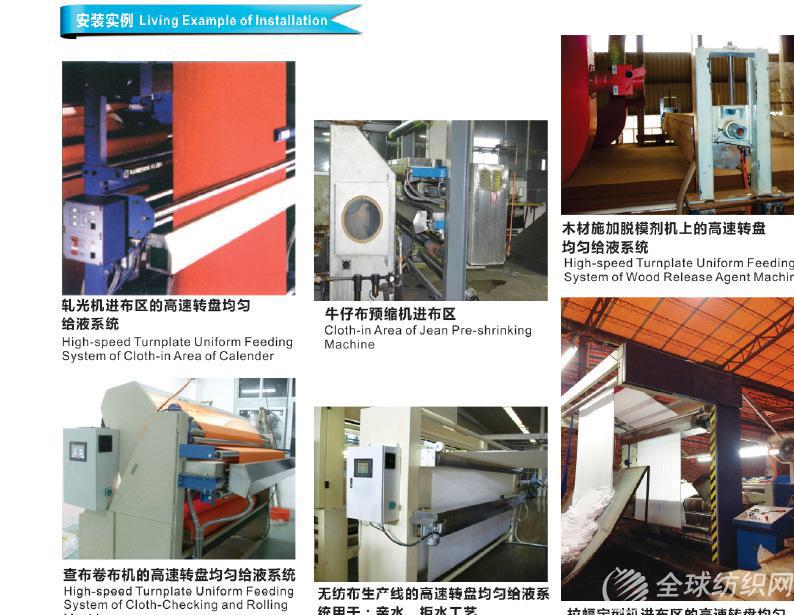

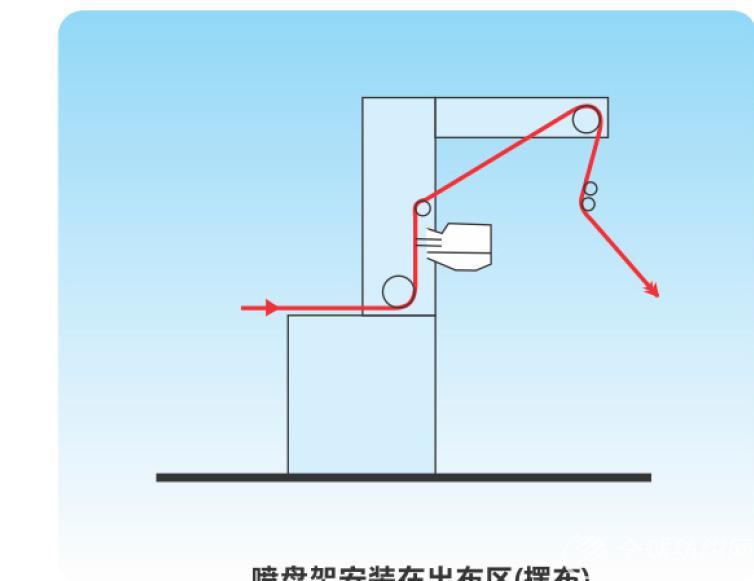

• lln the uniform feeding of facial tissue,plastic film,non-woven fabrics and wood manufacturing industries安裝實例 living example of lnstallation

• 如應用于定型機入口時，可降低帶液量，提升烘干定型效率，節省能源。
• 如在定型機出口均勻加濕，則可快速回潮，消除靜電，手感豐滿。
• 如在定型機出口，均勻噴灑柔軟劑等不需要高溫反應的化學品，則可降低在烘箱內揮發污染，并節省能量。
• 在纖維素纖維使用反應性染料或還原性染料的印花過程中，在固色（汽蒸）機前加濕，則可減少色漿中尿素的使用量，且可縮短汽蒸時間，并可增加顏色之鮮艷度，及均勻性。
• 預縮機前均勻加濕，則因毛羽平順可增加預縮效果。
• 軋光機前均勻加濕，則可增加軋光亮度。
• lused in the inlet of setting machine to reduce liquid amount and increase drying and shaping efficiency,so as to save energy.
• lhumidify evenly in the outlet of setting machine to recycle the mist quickly,remove the staic electricity and make the cloth smooth.
• levenly spray softener and other agents no need of high temperature effect in the outlet of setting machine can reduce volatilizing pollution and save energy.
• lhumidify before using the fixing machine(steaming) in the printing process of using reactive dye or reducible dye for cellulosic fiber to reduce the usage amount of urea in the mill base,decrease steaming time,and increase color brightness and evenness.
• lhumidify evenly before the pre-shrinking machine to increase pre-shrinking effect.
• lhumidify evenly before the calender to increase the calendering brightness.
